【进阶】USB接口的定义（详细）

原文转载：https://www.bilibili.com/read/cv26428961/

一、micro usb接口

Micro USB是USB 2.0标准的一个便携版本，是5pin的。Micro-USB标准支持目前USB的OTG功能，即在没有主机（例如个人电脑）的情况下，便携设备之间可直接实现数据传输，兼容USB1.1 （低速：1.5Mb/s，全速：12Mb/s） 和USB 2.0（高速：480Mb/s），即60 MB/s，但实际传输速度一般不超过30 MB/s。

普通的MicroUSB 2.0线为4个针脚，各针脚定义如下：

其中Vbus和GND用于电力传输，Data+、Data-用于传输数据。Micro USB在安全范围内的最大承载电流为2A，OPPO VOOC闪充的电流为4A，因此其对Micro USB线进行了特别设计，多出来的触点用于过更大电流以保证安全。

二、typeC

Type C 是一组对称的连接器，在使用的过程中不需要如同使用 USBA，MiniUSB，MicroUSB 那样来辨别接口方向。其次能够承受较高的功率所以可以支持高达 100W 的功率，所以使用该接口可以更好的支持快速充电，以及支持更高的数据吞吐量，普通规格也达到 10 Gb/s 的数据带宽，可用于高清视频的传输。对于同时满足以上的要求 USBA，MinUSB，MicroUSB 接口无法达到的。

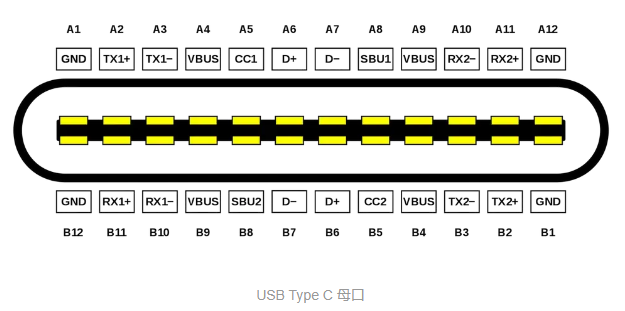

USB Type C 母口

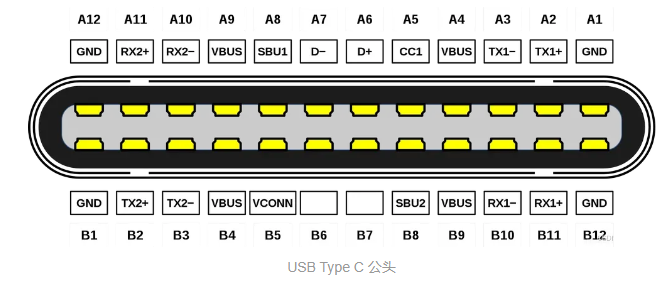

USB Type C 公头

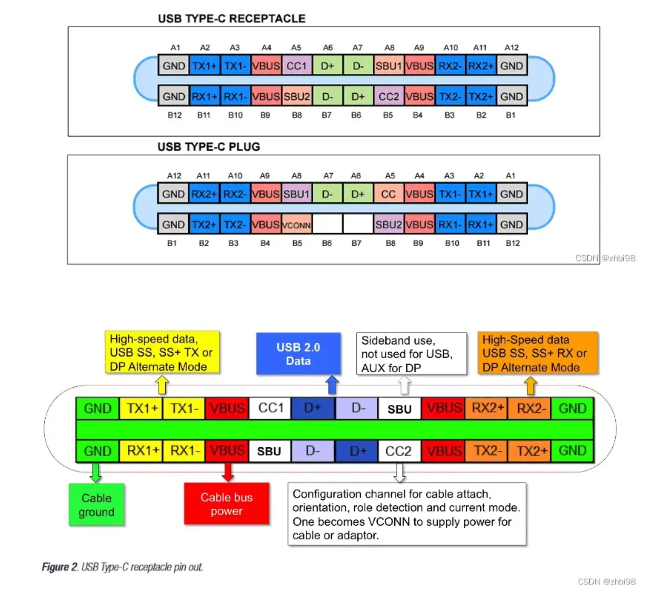

从上图的 Type C 公头和母口的引脚排列可以知道 Type C 的引脚功能是上下对称的，所以公头无论以什么方向接入母口两者的功能引脚都可以完美对接。

具体引脚，及其详细描述查看如下表格

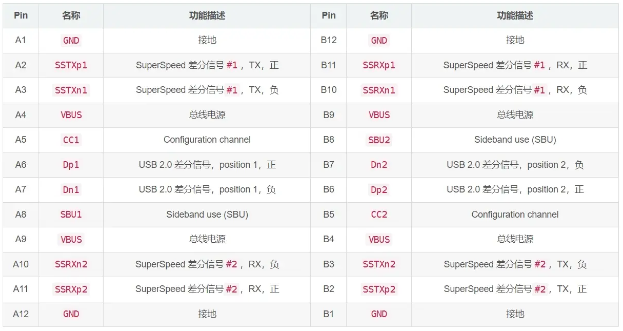

TypeC 引脚分组详细功能

Type C 接口 CC1/2 作用

最早快充协议属于高通发布的 QC 充电协议该协议通过提高充电适配器的输出电压从而提高充电功率。既让是协议就需要与适配器进行协议通信，让适配器调整输出电压，在 QC 协议中通信使用的是 USB2.0 的 DP 和DM 引脚，这样带来的问题是充电的时对 USB 通信造成影响。为了解决这个问题 PD 快充协议对电源设备的识别通过 CC1 和 CC2 引脚来进行，从而避免了 QC 协议中 对 DP 和 DM 引脚的占用。使得 PD 协议快充在充电的同时，数据传输也可以稳定进行。

注意： 由于支持 PD 快充协议的适配器的电源输出受 CC1 和 CC2 引脚协议控制，所以对于在设计没有 PD 协议芯片的电子产品来说如果想从支持 USB-PD 快充协议的适配器中获取电源，则需要在 CC1 和 CC2 引脚连接 Ra/Rd 下拉电阻，如果悬空可能无法让适配器输出电源（这一点是需要格外注意的）。

如果在无 PD 快充协议的适配中（比如电脑 USB 接口，充电宝或普通电源适配中）则可以任意或悬空。

Type C 版本

Type C 接口实际上为了适应不同的用途（全功能 24P Type C 价格较高为了节约成本，比如很多时候使用的芯片不需要使用或不支持 24 个引脚，不需要使用音视频传输，只需要使用 USB2.0，所以此时使用 24 片引脚的全功能版本 Type C 就显得浪费）按功能需求进行划分从而拥有多个版本，前面描述的实际属于全功能 Type C，共有 24 个功能引脚，该版本可以支持 USB3.0、USB2.0、协议，音视频传输，快速充电协议等等。

(1)全功能 USB3.0/3.1、USB2.0、视频传输，24P Type C，目前我们交流说的 Type C 默认指的就是 24P 全功能 Type C。

(2)(3)仅支持 USB2.0，16P/12P Type C，16Pin 和 12Pin 实际属于同一种接口。

(4)仅支持充电，6P Type C。

所以对于 Type C 共有以上四个版本，实际使用因该是三个版本，在电路设计时按照自己实际需要实现的 USB 通信类型进行选择相应的 Type C 接口。

16P 与 12P Type C 接口定义

从上图可知 16Pin Type C 在 24Pin 全功能版本的基础上移除了 USB3.0 的 TX1/2、RX1/2 引脚，保留了 SBU1/2、CC1/2、USB2.0 的 D+ 和 D- 引脚，除了不支持 USB3.0/3.1 高速传输外，其他没有任何的差别，同样可以支持 PD 快充、音频传输、HDMI 传输、调试模式等其他功能。

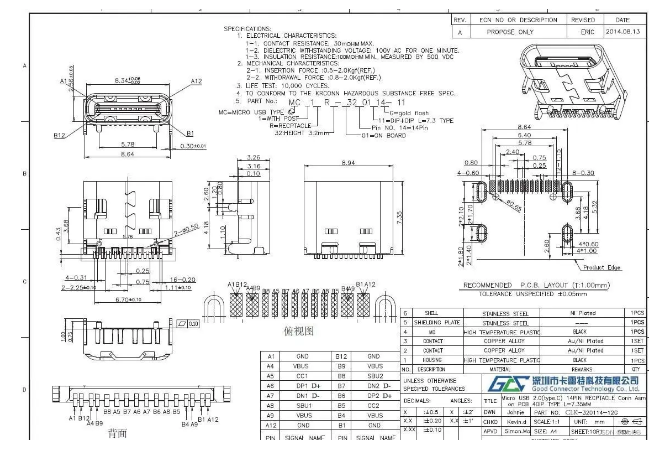

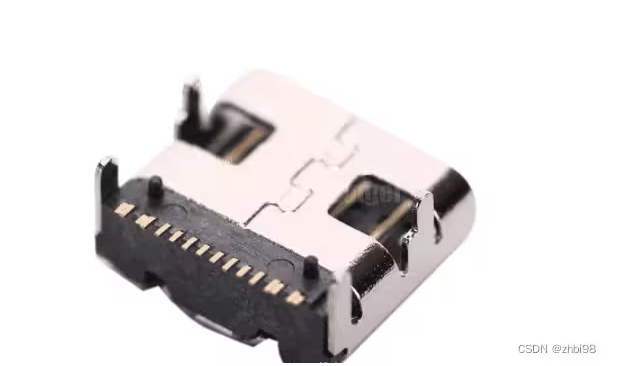

从上图的 俯视图 上可以看到 16 Pin Type C 实际上仅有12 Pin，这是因为 16 Pin 接口在设计时将 Type C 母口两端的两个 Vbus 和 GND 引脚两两相互靠近，注意仅仅是相互靠近并不是共用引脚所以接口实际还是存在 16 Pin，但对于其封装只要 12 Pin，其中相互靠近的引脚共用一个封装引脚，具体可以看下图的实物图。

所以 16Pin 和 12Pin Type C 本质是相同的，是可以共用贴片 PCB 封装的。

6P Type C 接口定义

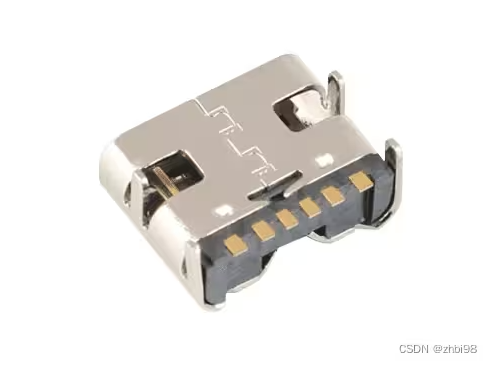

对于仅需支持充电，那么 USB2.0 D+ 和 D- 引脚也可移除进一步节约接口制造成本。6Pin Type C 仅保留Vbus、GND、CC1、CC2 引脚。接口两侧同样对称分布 Vbus 和 GND ，CC1，CC2 引脚用于支持正反接入，以及快充协议的支持，具体可以看下图的实物图。

 作者：创造点 https://www.bilibili.com/read/cv26428961/ 出处：bilibili
